Visio VDX-Dokumente nach SVG konvertieren

(Auszug aus "XSLT Kochbuch" von Sal Mangano)

Problem

Sie möchten Microsoft Visio-XML-Dateien (VDX) in portablere SVG-Dateien umwandeln.

Lösung

John Breen hat die folgende Lösung implementiert. Im Wesentlichen bildet er dabei Visio- auf SVG-Elemente ab, wie in der folgenden Tabelle zu sehen ist.

Tabelle: Abbildung von Visio nach SVG.

Visio-Element SVG-Element
VisioDocument/Colors/ColorEntry Farbwert
VisioDocument/Stylesheets/StyleSheet CSS-Stil
VisioDocument/Pages/Page Svg
Page/Shapes/Shape G
Shapes/Shape/@NameU @id
Shapes/Shape/XForm Transform
XForm/PinX and XForm/PinX translate( )
Shapes/Shape/Fill/FillForegnd @fill (with lookup)
Shapes/Shape/Geom Path
Shape/Geom/MoveTo @d "M"
Shape/Geom/LineTo @d "L"
Shape/Geom/NoFill(0) @d "z"

Dieser Abschnitt behandelt nur das Haupt-Stylesheet und einige der importierten Teile. Den gesamten Quellcode samt Beispielen finden Sie unter Visio VDX to SVG XSLT Stylesheet.

<xsl:stylesheet xmlns:xsl="http://www.w3.org/1999/XSL/Transform" xmlns:v="urn:schemas-microsoft-com:office:visio" xmlns:xlink="http://www.w3.org/1999/xlink" xmlns:math="java.lang.Math" xmlns:jDouble="java.lang.Double" xmlns:saxon="http://icl.com/saxon" exclude-result-prefixes="v math saxon jDouble" xmlns="http://www.w3.org/2000/svg" version="1.0">
  <xsl:output method="xml" version="1.0" omit-xml-declaration="no" media-type="image/svg+xml" encoding="iso-8859-1" indent="yes" cdata-section-elements="style" doctype-public="-//W3C//DTD SVG 1.0//EN" doctype-system="http://www.w3.org/TR/2001/REC-SVG-20010904/DTD/svg10.dtd"/>

Das Stylesheet verwendet den Parameter pageNumber, um anzugeben, welche Seite aus dem VDX extrahiert werden soll, und der Parameter userScale gibt an, um welchen Faktor Visio-Einheiten in Benutzereinheiten skaliert werden sollen:

  <xsl:param name="pageNumber" select="1"/>
  <xsl:param name="userScale"  select="100"/>
  <!-- =  =  =  =  Variablen (d.h. Konstanten)  =  =  =  =  =  =  =  =  =  =  =  = -->
  <!-- Farbtabelle -->
  <xsl:variable name="Colors" select="//v:Colors[position( )=1]/v:ColorEntry"/>
  <!-- Gerade verarbeitete Seite -->
  <xsl:variable name="Page" select="/v:VisioDocument/v:Pages/v:Page[number($pageNumber)]"/>
  <!-- Template Masters -->
  <xsl:variable name="Masters" select="//v:Masters[position( )=1]/v:Master"/>
  <!-- Template viewBoxMaster -->
  <xsl:variable name="viewBoxMaster" select="$Masters[@NameU='viewBox']"/>
  <!-- Seitenverhältnis von Schrifthöhe zu -breite (Fummelfaktor) -->
  <xsl:variable name="fontRatio" select="2"/>
  <!-- Pi (SVG verwendet Grad, Visio verwendet Bogenmaß) -->
  <xsl:variable name="pi" select="3.14159265358979323846264338327"/>

Das Stylesheet wird in mehrere Komponenten zerlegt, die hier aufgeführt werden. Teile dieser Module werden weiter unten in diesem Abschnitt erörtert. Das Stylesheet implementiert einige Erweiterungen in JavaScript, aber falls Ihr XSLT-Prozessor kein JavaScript unterstützt, können Sie diesen Code trotzdem verwenden, auch wenn dann einige Texte eventuell nicht mehr so schön dargestellt werden:

  <!-- Inkludierte Dateien -->
  <xsl:include href="visio-style.xsl"/>
  <xsl:include href="visio-text.xsl"/>
  <xsl:include href="visio-masters.xsl"/>
  <xsl:include href="visio-nurbs.xsl"/>
  <!-- Skripten -->
  <xsl:template name="required-scripts">
    <script xlink:href="wordwrap.js" type="text/ecmascript"/>
  </xsl:template>
  <xsl:template match="/v:VisioDocument">
    <xsl:apply-templates select="$Page"/>
  </xsl:template>

Eine Visio-Seite wird auf eine SVG-Grafik abgebildet. Weitere Angaben aus dem Visio-Dokument bestimmen, wie die Grafik am besten in einer View-Box gelayoutet wird:

  <!-- =  =  =  =  =  =  =  = Seite =  =  =  =  =  =  =  =  =  =  =  =  =  =  = = =-->
  <xsl:template match="v:Page">
    <xsl:message>
      <xsl:value-of select="@NameU"/>
    </xsl:message>
    <svg id="{@NameU}">
      <xsl:attribute name="xml:space">
        <xsl:value-of select="'preserve'"/>
      </xsl:attribute>
      <xsl:choose>
        <!-- Verwende viewBox namens 'default', wenn vorhanden -->
        <xsl:when test="//v:Shape[@Master=$viewBoxMaster/@ID and @NameU='default'][1]">
          <xsl:for-each select="//v:Shape[@Master=$viewBoxMaster/@ID and @NameU='default']">
            <xsl:attribute name="viewBox">
              <xsl:value-of select="concat(v:XForm/v:PinX*$userScale, ' ',-v:XForm/v:PinY*$userScale, ' ',v:XForm/v:Width*$userScale, ' ',v:XForm/v:Height*$userScale)"/>
            </xsl:attribute>
          </xsl:for-each>
        </xsl:when>
        <!-- Sonst auf der Seite zentrieren -->
        <xsl:otherwise>
          <xsl:attribute name="viewBox">
            <xsl:value-of select="concat('0 ',-v:PageSheet/v:PageProps/v:PageHeight*$userScale, ' ',v:PageSheet/v:PageProps/v:PageWidth*$userScale, ' ',v:PageSheet/v:PageProps/v:PageHeight*$userScale)"/>
          </xsl:attribute>
        </xsl:otherwise>
      </xsl:choose>
      <xsl:call-template name="required-scripts"/>
      <xsl:call-template name="predefined-pattern-fgnds"/>
      <xsl:call-template name="predefined-markers"/>

An dieser Stelle beginnt die eigentliche Konvertierung. Sie beginnt mit der Verarbeitung von Visio-Stylesheet-Elementen, die in äquivalente Cascading Style Sheet-Direktiven konvertiert werden. Dann werden alle Shapes (grafische Formelemente) in die entsprechende SVG-Darstellung konvertiert:

      <xsl:apply-templates select="../../v:StyleSheets"/>
      <xsl:apply-templates select="v:Shapes/v:Shape"/>
    </svg>
  </xsl:template>
  <!-- =  =  =  =  =  =  =  = StyleSheets =  =  =  =  =  =  =  =  = -->
  <xsl:template match="v:StyleSheets">
    <defs>
      <xsl:for-each select="v:StyleSheet">
        <!-- Linienstil -->
        <style id="ss-line-{@ID}" type="text/css">
          <xsl:text>*.ss-line-</xsl:text><xsl:value-of select="@ID"/>
          <xsl:text> { </xsl:text>
          <xsl:call-template name="recursive-line-style">
            <xsl:with-param name="ss" select="."/>
          </xsl:call-template>
          <xsl:text> }</xsl:text>
        </style>
        <!-- Füllstil -->
        <style id="ss-fill-{@ID}" type="text/css">
          <xsl:text>*.ss-fill-</xsl:text><xsl:value-of select="@ID"/>
          <xsl:text> { </xsl:text>
          <xsl:call-template name="recursive-fill-style">
            <xsl:with-param name="ss" select="."/>
          </xsl:call-template>
          <xsl:text> }</xsl:text>
        </style>
        <!-- Textstil -->
        <style id="ss-text-{@ID}" type="text/css">
          <xsl:text>*.ss-text-</xsl:text><xsl:value-of select="@ID"/>
          <xsl:text> { </xsl:text>
          <xsl:call-template name="recursive-text-style">
            <xsl:with-param name="ss" select="."/>
          </xsl:call-template>
          <xsl:text> } </xsl:text>
        </style>
      </xsl:for-each>
    </defs>
  </xsl:template>
  <!-- Rekursiv durch StyleSheet-Erbfolge durchgehen -->
  <xsl:template name="recursive-line-style">
    <xsl:param name="ss"/>
    <xsl:if test="$ss/@LineStyle">
      <xsl:call-template name="recursive-line-style">
        <xsl:with-param name="ss" select="$ss/../v:StyleSheet[@ID=$ss/@LineStyle]"/>
      </xsl:call-template>
    </xsl:if>
    <xsl:apply-templates select="$ss/v:Line" mode="style"/>
  </xsl:template>
  <xsl:template name="recursive-fill-style">
    <xsl:param name="ss"/>
    <xsl:if test="$ss/@FillStyle">
      <xsl:call-template name="recursive-fill-style">
        <xsl:with-param name="ss" select="$ss/../v:StyleSheet[@ID=$ss/@FillStyle]"/>
      </xsl:call-template>
    </xsl:if>
    <xsl:apply-templates select="$ss/v:Fill" mode="style"/>
  </xsl:template>
  <xsl:template name="recursive-text-style">
    <xsl:param name="ss"/>
    <xsl:if test="$ss/@TextStyle">
      <xsl:call-template name="recursive-text-style">
        <xsl:with-param name="ss" select="$ss/../v:StyleSheet[@ID=$ss/@TextStyle]"/>
      </xsl:call-template>
    </xsl:if>
    <xsl:apply-templates select="$ss/v:Char|$ss/v:Para" mode="style"/>
  </xsl:template>
  <!-- Dieses Template gibt einen String für den Linienstil zurück -->
  <xsl:template match="v:Line" mode="style">
    <xsl:for-each select="v:LineWeight">
      <xsl:text>stroke-width:</xsl:text>
      <xsl:value-of select=". * $userScale"/><xsl:text>;</xsl:text>
    </xsl:for-each>
    <xsl:for-each select="v:LineColor">
      <xsl:choose>
        <xsl:when test="../v:LinePattern &gt; 0">
          <xsl:text>stroke:</xsl:text>
          <xsl:call-template name="lookup-color">
            <xsl:with-param name="c_el" select="."/>
          </xsl:call-template>
        </xsl:when>
        <xsl:when test="../v:LinePattern = 0">
          <xsl:text>stroke:none</xsl:text>
        </xsl:when>
      </xsl:choose>
      <xsl:text>;</xsl:text>
    </xsl:for-each>
    <xsl:for-each select="v:EndArrow">
      <xsl:choose>
        <xsl:when test=". = 0">
          <xsl:value-of select="string('marker-end:none;')"/>
        </xsl:when>
        <xsl:otherwise>
          <xsl:value-of select="concat('marker-end:url(#EndArrow-', .,'-', ../v:EndArrowSize, ');')"/>
        </xsl:otherwise>
      </xsl:choose>
    </xsl:for-each>
    <xsl:apply-templates select="v:LinePattern[. &gt; 1]" mode="style"/>
  </xsl:template>
  <!-- Dieses Template gibt einen String für den Füllstil zurück -->
  <xsl:template match="v:Fill" mode="style">
    <xsl:for-each select="v:FillForegnd">
      <xsl:choose>
        <xsl:when test="../v:FillPattern = 1">
          <xsl:text>fill:</xsl:text>
          <xsl:call-template name="lookup-color">
            <xsl:with-param name="c_el" select="."/>
          </xsl:call-template>
        </xsl:when>
        <xsl:when test="../v:FillPattern = 0">
          <xsl:text>fill:none</xsl:text>
        </xsl:when>
        <xsl:otherwise>
          <xsl:text>fill:url(#</xsl:text>
          <xsl:value-of select="generate-id(../..)"/>
          <xsl:text>-pat)</xsl:text>
        </xsl:otherwise>
      </xsl:choose>
      <xsl:text>;</xsl:text>
    </xsl:for-each>
  </xsl:template>
  <!-- Dieses Template gibt einen String für den Textstil zurück -->
  <xsl:template match="v:Char|v:Para" mode="style">
    <xsl:for-each select="v:Color">
      <!-- Ich glaube, Visio beherrscht keine gefüllten Zeichen -->
      <xsl:text>stroke:none</xsl:text>
      <xsl:text>;fill:</xsl:text>
      <xsl:call-template name="lookup-color">
        <xsl:with-param name="c_el" select="."/>
      </xsl:call-template>
      <xsl:text>;</xsl:text>
    </xsl:for-each>
    <xsl:for-each select="v:Size">
      <xsl:text>font-size:</xsl:text>
      <xsl:value-of select=". * $userScale"/><xsl:text>;</xsl:text>
    </xsl:for-each>
    <xsl:for-each select="v:HorzAlign">
      <xsl:text>text-anchor:</xsl:text>
      <xsl:choose>
        <xsl:when test="(. = 0) or (. = 3)">
          <xsl:text>start</xsl:text>
        </xsl:when>
        <xsl:when test=". = 1">
          <xsl:text>middle</xsl:text>
        </xsl:when>
        <xsl:when test=". = 2">
          <xsl:text>end</xsl:text>
        </xsl:when>
      </xsl:choose>
      <xsl:text>;</xsl:text>
    </xsl:for-each>
  </xsl:template>
  <!-- Ignoriere alle anderen StyleSheet-Elemente -->
  <xsl:template match="*[parent::v:StyleSheet]" priority="-100"/>

An dieser Stelle werden Shapes auf ihr jeweiliges SVG-Äquivalent abgebildet. Beachten Sie, wie Shapes mit einem Master in einem Visio-Dokument verbunden sein können. Stellen Sie sich einen Master als Template eines Shapes vor, das Attribute und Verhalten an ein Shape auf der Seite vererben kann.

Standardmäßig wird jedes Visio-Shape in ein <g>-Element übersetzt, weil ein Visio-Shape sowohl Grafik als auch Text enthalten kann. Wie Sie sich erinnern, bietet ein <g>-Element in SVG die Möglichkeit, eine Gruppe grafischer Elemente anzugeben, die über gemeinsame Stileigenschaften verfügen können.

SvgElement ist eine Visio-Eigenschaft, die der Benutzer an ein Visio-Shape anhängen kann, um eine besondere Behandlung durch diesen Übersetzer anzugeben. So kann svgElement z.B. auf jedes andere SVG-Containerelement, z.B. defs, gesetzt werden. Diese Eigenschaft verhindert, dass einige Shapes gerendert werden, z.B. Pfade in animateMotion-Elementen. Auf diese Art kann der Pfad in der SVG-Datei referenziert werden, ohne dass er angezeigt wird.

Einer der Hauptgründe für die Benutzung von svgElement ist die Angabe spezieller Shapes, die in Elemente übersetzt werden, zu denen es keine Entsprechung in Visio gibt, z.B. animate, animateMotion und viewBox. Diese Elemente werden von visio-master.xsl behandelt, das weiter unten beschrieben wird:

  <!-- = = = = = = = Shape = = = = = = = = = = = = = -->
  <xsl:template match="v:Shape">
    <xsl:variable name="master" select="/v:VisioDocument//v:Masters[1]/v:Master[@ID=current( )/@Master]"/>
    <xsl:variable name="svgElement">
      <xsl:choose>
        <!-- Teste auf spezielle svgElement-Eigenschaft im Shape... -->
        <xsl:when test="./v:Prop/v:Label[.='svgElement']">
          <xsl:value-of select="./v:Prop/v:Label[.='svgElement']/../v:Value"/>
        </xsl:when>
        <!-- ... und im Master -->
        <xsl:when test="@Master and  $master//v:Prop/v:Label[.='svgElement']">
          <xsl:value-of select="$master//v:Prop/v:Label[.='svgElement']/../v:Value"/>
        </xsl:when>
        <!-- Im einfachen Fall wird ein Shape auf eine SVG (g)ruppe abgebildet -->
        <xsl:otherwise>
          <xsl:value-of select="'g'"/>
        </xsl:otherwise>
      </xsl:choose>
    </xsl:variable>
    <xsl:choose>
      <xsl:when test="@Master and string($svgElement) and contains($specialMasters, $svgElement)">
        <xsl:call-template name="choose-special-master">
          <xsl:with-param name="master" select="$master"/>
          <xsl:with-param name="masterElement" select="$svgElement"/>
        </xsl:call-template>
      </xsl:when>
      <xsl:when test="($svgElement = 'defs') or ($svgElement = 'g') or ($svgElement = 'symbol')">
        <xsl:choose>
          <xsl:when test="v:Hyperlink">
            <!-- Umgib Shape mit einem 'a'-Element -->
            <!-- Das ist eine minimale Implementierung, die keine Unteradresse, mehrere Links usw. unterstützt -->
            <a xlink:title="{v:Hyperlink/v:Description}" xlink:href="{v:Hyperlink/v:Address}">
              <xsl:if test="v:Hyperlink/v:NewWindow">
                <xsl:attribute name="show">
                  <xsl:value-of select="new"/>
                </xsl:attribute>
              </xsl:if>
              <xsl:element name="{$svgElement}">
                <xsl:call-template name="userShape"/>
              </xsl:element>
            </a>
          </xsl:when>
          <xsl:otherwise>
            <xsl:element name="{$svgElement}">
              <xsl:call-template name="userShape"/>
            </xsl:element>
          </xsl:otherwise>
        </xsl:choose>
      </xsl:when>
    </xsl:choose>
  </xsl:template>

Hiermit werden die normalen vom Benutzer erzeugten Shapes wie in obiger Tabelle abgebildet:

  <!-- Das hier verarbeitet normale 'Benutzer'-Shapes -->
  <xsl:template name="userShape">
    <xsl:variable name="master" select="/v:VisioDocument/v:Masters/v:Master[(@ID=current( )/@Master) and (current( )/@Type != 'Group')] /v:Shapes/v:Shape | /v:VisioDocument/v:Masters/v:Master[@ID=current( ) /ancestor::v:Shape[@Master]/@Master] //v:Shape[@ID=current( )/@MasterShape] | ."/>
    <xsl:call-template name="setIdAttribute"/>
    <xsl:attribute name="class">
      <xsl:for-each select="($master[@LineStyle])[last( )]">
        <xsl:text> ss-line-</xsl:text>
        <xsl:value-of select="@LineStyle"/>
      </xsl:for-each>
      <xsl:for-each select="($master[@FillStyle])[last( )]">
        <xsl:text> ss-fill-</xsl:text>
        <xsl:value-of select="@FillStyle"/>
      </xsl:for-each>
    </xsl:attribute>
    <xsl:attribute name="style">
      <xsl:for-each select="$master">
        <xsl:apply-templates select="./v:Line" mode="style"/>
        <xsl:apply-templates select="./v:Fill" mode="style"/>
      </xsl:for-each>
    </xsl:attribute>
    <xsl:for-each select="v:XForm">
      <xsl:call-template name="transformAttribute">
      </xsl:call-template>
    </xsl:for-each>
    <!-- Hiermit wird das angepasste Muster erzeugt -->
    <xsl:apply-templates select="v:Fill" mode="Shape"/>
    <xsl:for-each select="v:Geom">
      <xsl:apply-templates select="v:Ellipse"/>
      <xsl:if test="v:MoveTo or v:LineTo">
        <xsl:call-template name="pathElement"/>
      </xsl:if>
    </xsl:for-each>
    <xsl:for-each select="($master/v:Text)[last( )]">
      <xsl:apply-templates select="."/>
    </xsl:for-each>
    <xsl:apply-templates select="v:Shapes/v:Shape"/>
    <!-- Füge Elemente aus den Properties hinzu -->
    <xsl:for-each select="v:Prop">
      <xsl:choose>
        <xsl:when test="starts-with(v:Label, 'svg-element')">
          <!-- Das ist recht hässlich - verschwindet hoffentlich bald -->
          <xsl:value-of disable-output-escaping="yes" select="v:Value"/>
        </xsl:when>
      </xsl:choose>
    </xsl:for-each>
  </xsl:template>
  <xsl:template match="v:Ellipse">
    <!-- Das ist eine etwas beschränkte Übersetzung, die annimmt, dass die Achsen parallel zu den X- und Y-Achsen sind und die untere linke Ecke der Bounding-Box den Ursprung darstellt (anscheinend ist das die Voreinstellung dafür, wie Visio sie zeichnet). -->
    <ellipse id="ellipse-{generate-id(ancestor::v:Shape[1])}" cx="{v:X*$userScale}" cy="{-v:Y*$userScale}" rx="{v:X*$userScale}" ry="{v:Y*$userScale}"/>
  </xsl:template>
  <!-- =  =  =  =  =  =  =  = Hilfs-Templates =  =  =  =  =  =  =  =  =  =  =  =  =  = -->
  <!-- Farbwert im Colors-Element nachschlagen -->
  <xsl:template name="lookup-color">
    <xsl:param name="c_el"/>
    <xsl:choose>
      <xsl:when test="starts-with($c_el, '#')">
        <xsl:value-of select="$c_el"/>
      </xsl:when>
      <xsl:otherwise>
        <xsl:value-of select="$Colors[@IX=string($c_el)]/@RGB"/>
      </xsl:otherwise>
    </xsl:choose>
  </xsl:template>

Falls ein Visio-Element einen Namen hat, wird dieser als Shape-ID verwendet, sonst wird generate-id( ) verwendet:

  <xsl:template name="setIdAttribute">
    <xsl:attribute name="id">
      <xsl:choose>
        <xsl:when test="@NameU">
          <xsl:value-of select="@NameU"/>
        </xsl:when>
        <xsl:otherwise>
          <xsl:value-of select="generate-id(.)"/>
        </xsl:otherwise>
      </xsl:choose>
    </xsl:attribute>
  </xsl:template>
  <!-- Übersetze XForm-Element in transform-Attribut -->
  <xsl:template name="transformAttribute">
    <xsl:attribute name="transform">
      <xsl:text>translate(</xsl:text>
      <xsl:value-of select="concat((v:PinX - v:LocPinX)*$userScale,',', -(v:PinY - v:LocPinY)*$userScale)"/>
      <xsl:if test="v:Angle != 0">
        <xsl:text>) rotate(</xsl:text>
        <xsl:value-of select="-v:Angle*180 div $pi"/>
        <xsl:value-of select="concat(',', v:LocPinX*$userScale,',', -v:LocPinY*$userScale)"/>
      </xsl:if>
      <xsl:text>)</xsl:text>
    </xsl:attribute>
  </xsl:template>

Geom-Elemente aus Visio werden in Pfade übersetzt. Der größte Teil dieser Abbildung ist einfach zu verstehen, außer demjenigen, der NURBS (Non-Uniform Rational B-Splines) behandelt, was an einen speziellen Satz von Templates in visio-nurbs.xsl delegiert wird, den Sie in der vollständigen Distribution durchsehen können:

  <!-- Übersetze Geom-Element in path-Element -->
  <xsl:template name="pathElement">
    <xsl:variable name="pathID">
      <xsl:text>path-</xsl:text>
      <xsl:choose>
        <xsl:when test="ancestor::v:Shape[1]/@NameU">
          <xsl:value-of select="ancestor::v:Shape[1]/@NameU"/>
        </xsl:when>
        <xsl:otherwise>
          <xsl:value-of select="generate-id(ancestor::v:Shape[1])"/>
        </xsl:otherwise>
      </xsl:choose>
    </xsl:variable>
    <path id="{$pathID}">
      <xsl:attribute name="d">
        <xsl:for-each select="v:*">
          <xsl:choose>
            <xsl:when test="name( ) = 'MoveTo'">
              <xsl:value-of select="concat('M', v:X*$userScale,',', -v:Y*$userScale, ' ')"/>
            </xsl:when>
            <xsl:when test="name( ) = 'LineTo'">
              <xsl:value-of select="concat('L', v:X*$userScale,',', -v:Y*$userScale, ' ')"/>
            </xsl:when>
            <xsl:when test="name( ) = 'EllipticalArcTo'">
              <!-- Falls wir keinen Zugang zu trigonometr. Funktionen haben, wird der Bogen einfach durch zwei Liniensegmente dargestellt. -->
              <xsl:choose>
                <xsl:when test="function-available('math:atan2')">
                  <xsl:call-template name="ellipticalArcPath"/>
                </xsl:when>
                <xsl:otherwise>
                  <xsl:value-of select="concat('L', v:A*$userScale,',', -v:B*$userScale,' L', v:X*$userScale,',', -v:Y*$userScale, ' ')"/>
                </xsl:otherwise>
              </xsl:choose>
            </xsl:when>
            <xsl:when test="(name( ) = 'NoFill') or (name( ) = 'NoLine') or (name( ) = 'NoShow') or (name( ) = 'NoSnap')">
              <!-- Diese ignorieren -->
            </xsl:when>
            <xsl:when test="name( ) = 'NURBSTo'">
              <xsl:call-template name="NURBSPath"/>
            </xsl:when>
            <xsl:otherwise>
              <xsl:message>
                <xsl:text>Warning: unsupported path command found:</xsl:text>
                <xsl:value-of select="name( )"/>
                <xsl:text>; replacing with LineTo</xsl:text>
              </xsl:message>
              <xsl:value-of select="concat('L', v:X*$userScale,',', -v:Y*$userScale, ' ')"/>
            </xsl:otherwise>
          </xsl:choose>
        </xsl:for-each>
      </xsl:attribute>
      <xsl:if test="v:NoFill = 1">
       <xsl:attribute name="fill"><xsl:text>none</xsl:text></xsl:attribute>
      </xsl:if>
    </path>
  </xsl:template>
  <!-- Dieses Template berechnet den Pfadstring für einen elliptischen Bogen -->
  <xsl:template name="ellipticalArcPath">
    <!-- Bestimme Bogen, ausgehend vom Winkel des aktuellen Punkts nach (X,Y) und (A,B) -->
    <!-- TODO: eine bessere Methode finden, um sicherzugehen, dass das vorherige Geschwisterlement eines zum Zeichnen ist. -->
    <xsl:variable name="lastX" select="preceding-sibling::*[1]/v:X"/>
    <xsl:variable name="lastY" select="preceding-sibling::*[1]/v:Y"/>
    <xsl:variable name="angle" select="math:atan2(v:Y - $lastY, v:X - $lastX) - math:atan2(v:B - $lastY, v:A - $lastX)"/>
    <xsl:variable name="sweep">
      <xsl:choose>
        <xsl:when test="$angle &gt; 0 and math:abs($angle) &lt; 180">
          <xsl:value-of select='0'/>
        </xsl:when>
        <xsl:when test="$angle &lt; 0 and math:abs($angle) &gt; 180">
          <xsl:value-of select='0'/>
        </xsl:when>
        <xsl:otherwise>
          <xsl:value-of select='1'/>
        </xsl:otherwise>
      </xsl:choose>
    </xsl:variable>
    <xsl:value-of select="concat('A', (preceding-sibling::*[1]/v:X - v:X)*$userScale, ',', (preceding-sibling::*[1]/v:Y - v:Y)*$userScale, ' ', v:C,  ' 0,', $sweep, ' ', v:X*$userScale, ',', -v:Y*$userScale, ' ')"/>
  </xsl:template>
</xsl:stylesheet>

Diskussion

Die aktuelle Version von Visio bietet nun auch eine SVG-Ausgabe. Dieses Rezept ist aber dennoch hilfreich, z.B. dann, wenn Sie eine ältere Visio-Version haben oder an der Konvertierung drehen möchten, die von der aktuellen Version produziert wird. Es ist unnötig zu erwähnen, dass SVG nicht mächtig genug ist, um alle Visio-Konstrukte ganz genau abzubilden, aber es kommt diesem Ziel ziemlich nahe. Einfache Visio-Diagramme können fast exakt in SVG übersetzt werden. Komplexeres SVG benötigt unter Umständen eine Nachbearbeitung mit einem nativen SVG-Editor. Die Release Notes der vollständigen Distribution weisen auf die fehlenden Eigenschaften hin. Die folgende Abbildung ist ein Beispiel eines SVG-Codes, der aus einer Visio-Datei generiert wurde und fast fehlerfrei gerendert wird.

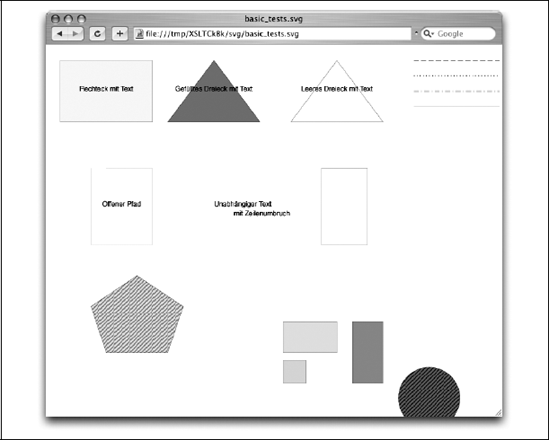

Einfache SVG-Shapes und Text, konvertiert aus Visio

Abbildung: Einfache SVG-Shapes und Text, konvertiert aus Visio.

Die wichtige Erkenntnis, die Sie aus diesem Beispiel gewinnen sollten, geht über die Details von Visio VDX, SVG oder irgendwelchen besonderen Tricks, die der Autor verwendet, hinaus. Sie besteht aus der einfachen Tatsache, dass diese komplexe Transformation die erste Erfahrung des Autors mit XSLT war. Das sollte uns etwas sehr Positives über die Mächtigkeit des XSLT-Transformationsparadigmas mitteilen.



zum Seitenanfang

<< zurück vor >>







Tipp der data2type-Redaktion:
Zum Thema XSLT bieten wir auch folgende Schulungen zur Vertiefung und professionellen Fortbildung an:

Copyright © 2006 O'Reilly Verlag GmbH & Co. KG
Für Ihren privaten Gebrauch dürfen Sie die Online-Version ausdrucken.
Ansonsten unterliegt dieses Kapitel aus dem Buch "XSLT Kochbuch" denselben Bestimmungen, wie die gebundene Ausgabe: Das Werk einschließlich aller seiner Teile ist urheberrechtlich geschützt. Alle Rechte vorbehalten einschließlich der Vervielfältigung, Übersetzung, Mikroverfilmung sowie Einspeicherung und Verarbeitung in elektronischen Systemen.

O'Reilly Verlag GmbH & Co. KG, Balthasarstraße 81, 50670 Köln, kommentar(at)oreilly.de
