Farbe der Lichtquelle definieren

(Auszug aus "Das Einsteigerseminar SVG — Webgrafiken mit XML" von Helma Spona)

Auch die Farbe der Lichtquelle können Sie natürlich beeinflussen. Dazu müssen Sie nur das style-Attribut innerhalb der Filter-Elemente <feDiffuseLighting> bzw. <feSpecularLighting> einfügen. Darin definieren Sie die Farbe mit der Eigenschaft lighting-color. Das folgende Beispiel zeigt dies. Es erstellt drei Filter, bei denen im ersten Fall ein gelbe, im zweiten eine grüne Lichtquelle erzeugt wird. Der dritte Filter kombiniert beide Lichteffekte miteinander.

<filter id="FLicht01">
  <feSpecularLighting in="SourceGraphic" specularConstant="1" surfaceScale="1" specularExponent="5" style="lighting-color:yellow">
    <feDistantLight azimuth="10" elevation="30" />
  </feSpecularLighting>
  <feComposite in2="SourceGraphic" operator="atop" />
</filter>
<filter id="FLicht02">
  <feDiffuseLighting in="SourceGraphic" diffuseConstant="1" surfaceScale="1" style="lighting-color:lime">
    <feDistantLight azimuth="10" elevation="30" />
  </feDiffuseLighting>
</filter>
<filter id="FLicht03">
  <feDiffuseLighting in="SourceGraphic" diffuseConstant="1" surfaceScale="1" style="lighting-color:lime" result="Diffuse">
    <feDistantLight azimuth="10" elevation="30"/>
  </feDiffuseLighting>
  <feSpecularLighting in="SourceGraphic" specularConstant="1" surfaceScale="1" specularExponent="5" style="lighting-color:yellow">
    <feDistantLight azimuth="10" elevation="30" />
  </feSpecularLighting>
  <feComposite in2="Diffuse" operator="atop" />
</filter>

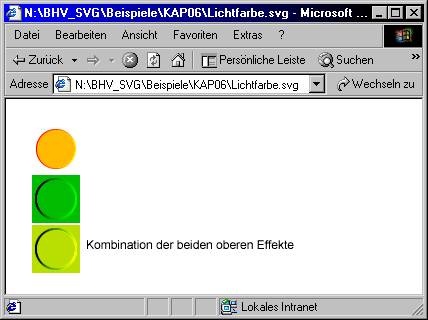

Das Ergebnis sieht dann wie folgt aus:

Ergebnis der Filter für die Farbe der Lichtquelle

Abbildung: Ergebnis der Filter für die Farbe der Lichtquelle.
