Der Buchstabe V
(Auszug aus "Das Einsteigerseminar SVG — Webgrafiken mit XML" von Helma Spona)
Am einfachsten ist der Buchstabe V zu realisieren. Daher soll er den Anfang machen. Sie benötigen dazu jeweils zwei gerade Linien für jede Seite mit einem runden Abschluss unten und oben. Dazu brauchen Sie nur einen recht einfachen Pfad zu erstellen, der aus Linien und Bögen besteht. Das d-Attribut des <path>-Tags sieht dazu wie folgt aus:
d="M0 5 l+40 +110 a10 5 0 0 0 +20 +0 l+40 -110 a10 5 0 0 0 -20 +0 l-25 +70 a5 2.5 0 0 1 -10 +0 l-25 -70 a10 5 0 0 0 -20 +0"
Seine einzelnen Bestandteile erläutert die folgende Abbildung.

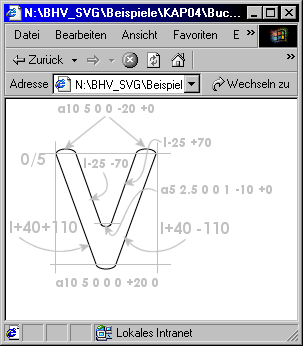

Abbildung: Aufbau des Buchstabens V aus Linien und Bögen.
