Der T-Befehl

(Auszug aus "Das Einsteigerseminar SVG — Webgrafiken mit XML" von Helma Spona)

Wenn Sie zuvor in einem Pfad eine Bézierkurve bspw. mit dem Q-Befehl gezeichnet haben, können Sie mit dem T-Befehl eine zweite zeichnen, deren Kontrollpunkt symmetrisch zum Kontrollpunkt der vorherigen Linie berechnet wird. Die Syntax lautet:

T x y

In der folgenden Abbildung sehen Sie zwei Bézierkurven, die in einem Pfad verwendet wurden. Die erste wurde mit dem Q-Befehl, die zweite mit dem T-Befehl definiert.

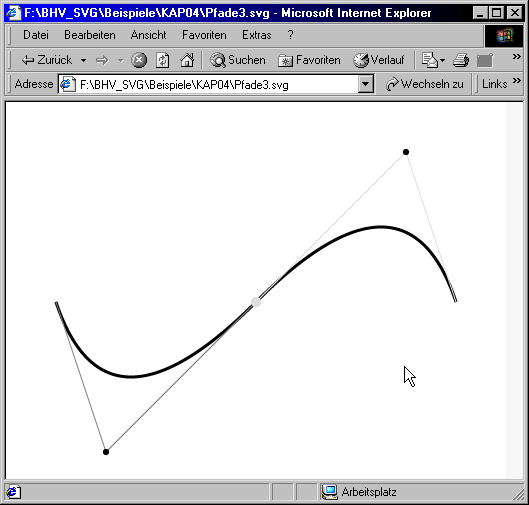

Mit dem Q- und dem T-Befehl erzeugte Bézierkurve

Abbildung: Mit dem Q- und dem T-Befehl erzeugte Bézierkurve.

Hinweis:
Die Grafik kennzeichnet das Ende der ersten Kurve und den Beginn der zweiten Kurve und die Hilfslinien zum berechneten Kontrollpunkt sind heller dargestellt, als die zum definierten Kontrollpunkt der ersten Kurve.
