Schablonen verwenden

(Auszug aus "Das Einsteigerseminar SVG — Webgrafiken mit XML" von Helma Spona)

Um ein definiertes Symbol zu verwenden, nutzen Sie wieder den <use>-Tag und geben das zu benutzende Symbol mit dem Attribut xlink:href an. Wenn Sie die Größe skalieren oder das Objekt dabei drehen möchten, können Sie zusätzlich das transform-Attribut verwenden. Im folgenden Listing-Ausschnitt wurden die drei Kopien des Symbols smButton erzeugt und an unterschiedlichen Punkten in der Grafik angeordnet. Gleichzeitig wurden sie auf 70% ihrer ursprünglichen Größe reduziert.

<use x="0" y="0" xlink:href="#smButton" transform="translate(200 50) scale(0.7)"/>
<use x="0" y="0" xlink:href="#smButton" transform="translate(160 120) scale(0.7)"/>
<use x="0" y="0" xlink:href="#smButton" transform="translate(90 180) scale(0.7)"/>

Im Browser sieht das Ergebnis dann wie folgt aus:

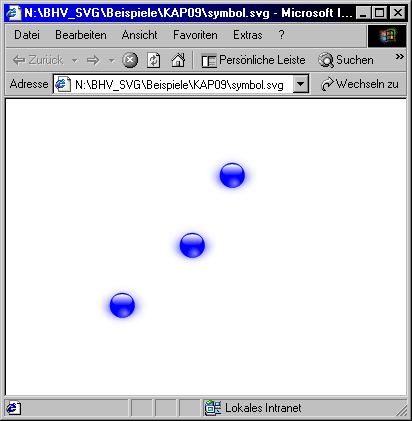

Aus dem smButton-Symbol erzeugte Kopien

Abbildung: Aus dem smButton-Symbol erzeugte Kopien.
