Schematron kurz und bündig

(Auszug aus "Schematron - Effiziente Business Rules für XML-Dokumente", Kapitel 5)

XPath bietet reichhaltige Möglichkeiten, XML-Dokumente zu analysieren und anhand verschiedenster Kriterien zu überprüfen. Um nun auf Fehler und Unstimmigkeiten aufmerksam zu machen und darauf mit aussagekräftigen Meldungen zu reagieren, betten wir diese XPath-Konstrukte in die Sprache Schematron ein. Diese Seiten bieten einen Einstieg in Schematron und erklären ausführlich die Funktionsweise der einzelnen Konstruktionen.

Nach intensiver Lektüre dieser Schematron-Einführung sind Sie in der Lage, dem ISO-Standard Schematron entsprechend XML-Dokumente zu analysieren, die Funktionsweise nachzuvollziehen sowie praxistaugliche Schemata zu entwerfen.

Beginnend mit einem kurzen Überblick zur Entstehungsgeschichte, wird die Funktionsweise der wichtigsten Schematron-Konstruktionen anhand der Arche Noah-Beispielinstanz erläutert.

XML-Beispielinstanz – die XML-Serialisierung der Arche Noah:

<?xml version="1.0" encoding="UTF-8"?>
<arche xmlns="http://www.schematron.info/arche" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://www.schematron.info/arche arche.xsd">
  <ladung>
    <zimmer>
      <tier geschlecht="weiblich" fleischfresser="nein">
        <art>Zebra</art>
        <gewicht>200</gewicht>
        <alter>12</alter>
      </tier>
      <tier geschlecht="männlich" fleischfresser="nein">
        <art>Zebra</art>
        <gewicht>250</gewicht>
        <alter>13</alter>
      </tier>
    </zimmer>
    <zimmer>
      <tier geschlecht="weiblich" fleischfresser="ja">
        <art>Löwe</art>
        <gewicht>200</gewicht>
        <alter>23</alter>
      </tier>
      <tier geschlecht="männlich" fleischfresser="ja">
        <art>Löwe</art>
        <gewicht>180</gewicht>
        <alter>30</alter>
      </tier>
    </zimmer>
    <zimmer>
      <tier geschlecht="weiblich" fleischfresser="nein">
        <art>Elefant</art>
        <gewicht>10000</gewicht>
        <alter>20</alter>
      </tier>
      <tier geschlecht="männlich" fleischfresser="nein">
        <art>Elefant</art>
        <gewicht>15000</gewicht>
        <alter>40</alter>
      </tier>
    </zimmer>
  </ladung>
  <maxReproduktionsalter>
    <tier_art>
      <name>Elefant</name>
      <männlich>80</männlich>
      <weiblich>30</weiblich>
    </tier_art>
    <tier_art>
      <name>Löwe</name>
      <männlich>30</männlich>
      <weiblich>15</weiblich>
    </tier_art>
    <tier_art>
      <name>Zebra</name>
      <männlich>30</männlich>
      <weiblich>20</weiblich>
    </tier_art>
  </maxReproduktionsalter>
  <nutzlast>44000</nutzlast>
</arche>

Die Bedingungen für ein "gutes" Zusammenleben auf der Arche werden im folgenden XML Schema festgehalten:

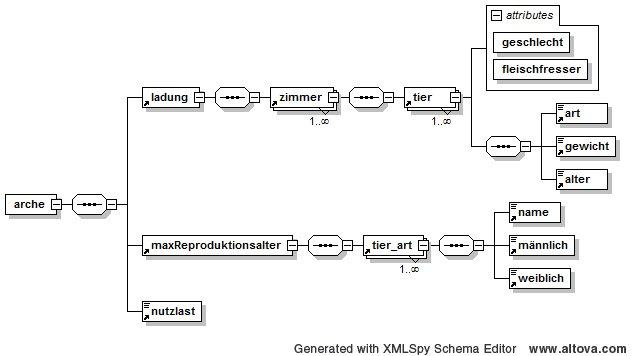

Grafische Darstellung des Arche-Schemas:

Grafische Darstellung des Arche-Schemas

Die XML Schema-Datei:

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema" targetNamespace="http://www.schematron.info/arche" xmlns="http://www.schematron.info/arche" elementFormDefault="qualified">
  <xs:element name="alter" type="xs:positiveInteger"/>
  <xs:element name="arche">
    <xs:complexType>
      <xs:sequence>
        <xs:element ref="ladung"/>
        <xs:element ref="maxReproduktionsalter"/>
        <xs:element ref="nutzlast"/>
      </xs:sequence>
    </xs:complexType>
  </xs:element>
  <xs:element name="art" type="xs:string"/>
  <xs:element name="gewicht" type="xs:positiveInteger"/>
  <xs:element name="ladung">
    <xs:complexType>
      <xs:sequence>
        <xs:element ref="zimmer" maxOccurs="unbounded"/>
      </xs:sequence>
    </xs:complexType>
  </xs:element>
  <xs:element name="maxReproduktionsalter">
    <xs:complexType>
      <xs:sequence>
        <xs:element ref="tier_art" maxOccurs="unbounded"/>
      </xs:sequence>
    </xs:complexType>
  </xs:element>
  <xs:element name="männlich" type="xs:positiveInteger"/>
  <xs:element name="name" type="xs:string"/>
  <xs:element name="nutzlast" type="xs:positiveInteger"/>
  <xs:element name="tier">
    <xs:complexType>
      <xs:sequence>
        <xs:element ref="art"/>
        <xs:element ref="gewicht"/>
        <xs:element ref="alter"/>
      </xs:sequence>
      <xs:attribute name="geschlecht" use="required">
        <xs:simpleType>
          <xs:restriction base="xs:string">
            <xs:enumeration value="männlich"/>
            <xs:enumeration value="weiblich"/>
          </xs:restriction>
        </xs:simpleType>
      </xs:attribute>
      <xs:attribute name="fleischfresser" use="required">
        <xs:simpleType>
          <xs:restriction base="xs:string">
            <xs:enumeration value="ja"/>
            <xs:enumeration value="nein"/>
          </xs:restriction>
        </xs:simpleType>
      </xs:attribute>
    </xs:complexType>
  </xs:element>
  <xs:element name="tier_art">
    <xs:complexType>
      <xs:sequence>
        <xs:element ref="name"/>
        <xs:element ref="männlich"/>
        <xs:element ref="weiblich"/>
      </xs:sequence>
    </xs:complexType>
  </xs:element>
  <xs:element name="zimmer">
    <xs:complexType>
      <xs:sequence>
        <xs:element ref="tier" maxOccurs="unbounded"/>
      </xs:sequence>
    </xs:complexType>
  </xs:element>
  <xs:element name="weiblich" type="xs:positiveInteger"/>
</xs:schema>
