Der S-Befehl

(Auszug aus "Das Einsteigerseminar SVG — Webgrafiken mit XML" von Helma Spona)

Mit dem S-Befehl können Sie ähnliche Kurven zeichnen, wie mit C. Sie brauchen hier allerdings nur einen Kontrollpunkt festlegen, da beide Kontrollpunkte die gleiche Position haben. Die Syntax lautet:

S x2 y2 x y

Dabei stellen x/y die Zielposition der Linie dar und x2/y2 die Position des zweiten Kontrollpunktes. Der erste Kontrollpunkt wird asymmetrisch zum zweiten Kontrollpunkt der vorherigen Bézierkurve im Pfad berechnet. Gibt es keine vorherige Kurve, wird nur der zweite Kontrollpunkt verwendet. Das Ergebnis der Anweisung:

<path d="M100 100 S300 250 350 100" style="stroke:rgb(0,0,0);stroke-width:3;fill:none"/>

sieht bspw. so aus:

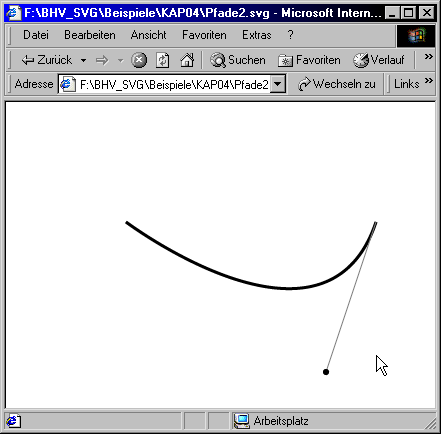

Mit dem S-Befehl erzeugte Bézierkurve

Abbildung: Mit dem S-Befehl erzeugte Bézierkurve.

Hinweis:
Auch hier wurde der Kontrollpunkt und die Hilfslinie zur Veranschaulichung eingezeichnet.
