Der Q-Befehl

(Auszug aus "Das Einsteigerseminar SVG — Webgrafiken mit XML" von Helma Spona)

Mit dem Q-Befehl können Sie quadratische Bézierkurven zeichnen. Der Befehl verwendet dazu folgende Syntax:

Q x1 y1 x y

Mit x/y legen Sie die Zielposition der Linie fest und x1/y1 definiert den Kontrollpunkt. Von diesem Kontrollpunkt aus, verwendet diese Bézierkurve zwei Hilfslinien, die eine gleichmäßige Biegung erzielen. Die folgende Abbildung verdeutlich dies. Sie stellt die Bézierkurve dar, die von der Anweisung:

<path d="M100 100 Q150 250 300 100" style="stroke:rgb(0,0,0);stroke-width:3;fill:none"/>

erzeugt wird.

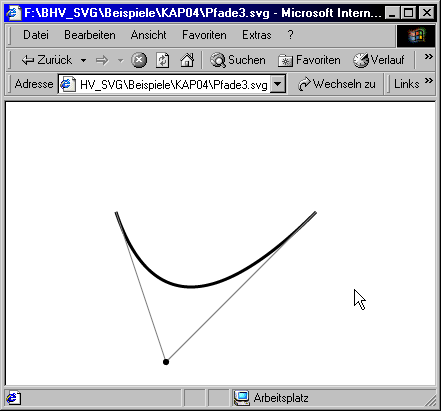

Mit dem Q-Befehl erzeugte Bézierkurve (mit Hilfslinien)

Abbildung: Mit dem Q-Befehl erzeugte Bézierkurve (mit Hilfslinien).
