Mischen von SVG- und Rastergrafiken – die optimale Cover-Darstellung

(Auszug aus "E-Books mit ePUB ─ Von Word zum E-Book mit XML" von Dr. Victor Wang)

Als letzten Anwendungsfall betrachten wir nun die Verbindung von SVG- und Rastergrafiken, die vor allem in einem Fall Sinn macht, nämlich beim Cover des E-Books. Hier gilt es, die genannten Vorteile der SVG-Grafik bei der wichtigen und häufig einzig vorhandenen Titelgrafik umzusetzen.

Die Möglichkeit, beide Formate quasi zu mischen, basiert auf der Fähigkeit von SVG-Grafiken, ihrerseits Rastergrafiken einzubinden. Dies geschieht durch das SVG-Element <image>, wie das folgende einfache Beispiel zeigt. Wir verwenden die Laokoon-JPG-Grafik, binden sie nun aber nicht direkt in XHTML, sondern innerhalb des <svg>-Elements ein. Ziel ist es lediglich, den Kopf des leidenden Laokoon in einem Kreis anzuzeigen – so als würde er "spot-artig beleuchtet". Hier der Kürze halber nur das zu ändernde Element <div> aus dem Code-Beispiel "Pixelgrafik in XHTML":

<div class="grafik-mitte">
  <svg xmlns:xlink="http://www.w3.org/1999/xlink" xmlns="http://www.w3.org/2000/svg" viewBox="0 0 550 200">
    <defs>
      <clipPath id="taschenlampe">              ①
        <circle r="100" cx="220" cy="100"/>
      </clipPath>
    </defs>
    <image xlink:href="img/laokoon.jpg" height="599" width="537" style="clip-path:url(#taschenlampe)"/>   ②
  </svg>
</div>

Code-Beispiel: Laokoon im Kreis - Referenz einer Rastergrafik innerhalb von SVG (Auszug)

Kurz erläutert wird in ① eine so genannte Maskenform (Element <clipPath>) definiert, die in diesem Beispiel nur aus einem Kreis besteht. Diese Maske wird dann in ② innerhalb des <image>-Elements auf die referenzierte Rastergrafik, also auf die Laokoon-Abbildung, angewandt. Das Ergebnis sieht im Adobe Digital Editions wie in der folgenden Abbildung aus.

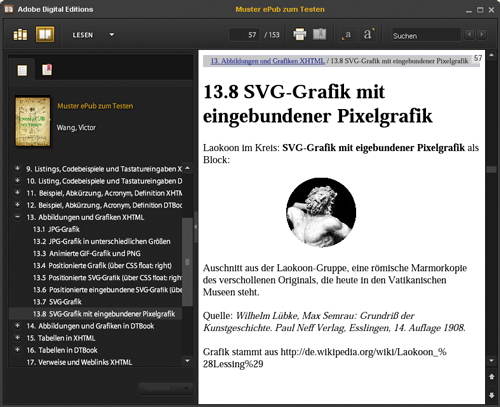

Ansicht von Laokoon im Kreis

Abbildung: Ansicht von Laokoon im Kreis

Wenden wir nun diese Möglichkeit auf die Cover-Abbildung an. Zunächst dürfte in den meisten Fällen eine Umschlagsdatei des Prints mit zwei bzw. vier Seiten vorliegen. Für die Cover-Darstellung beschränken wir uns auf die erste Umschlagsseite. Die einfachste Möglichkeit ist es nun, diese Seite auf Format beschnitten – also ohne die für den Druck benötigten Informationen – in ein Grafikformat, in der Regel JPEG, beispielsweise in der Dateibezeichnung cover.jpg abzuspeichern. Nun benötigen wir eine OPS-Datei, die diese Cover-Grafik einbindet. Wir gehen wie im Laokoon-Beispiel vor und betten zunächst den SVG-Container in eine einfache XHTML-Datei ein:

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE html  PUBLIC "-//W3C//DTD XHTML 1.1//EN" "http://www.w3.org/TR/xhtml11/DTD/xhtml11.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
  <head>
    <meta http-equiv="Content-Type" content="text/html; charset=UTF-8"/>
    <title>Invent ePUB For Future</title>
    <link rel="stylesheet" href="xhtml-styles.css" type="text/css"/>
  </head>
  <body style="background-color: #000000;">                                      ③
    <svg xmlns:xlink="http://www.w3.org/1999/xlink" xmlns="http://www.w3.org/2000/svg" version="1.1" id="coverpage" viewBox="0 0 400 566" width="100%" height="100%">   ①
      <image x="0" y="0" width="400" height="566" xlink:href="img/cover.jpg"/>   ②
    </svg>
  </body>
</html>

Code-Beispiel: Gerüst der Cover-Datei mit SVG in XHTML

In dem Beispiel hat die Grafik die Dimensionen 400 Pixel Breite und 566 Pixel Höhe. Das SVG-Element enthält in ① das Attribut viewbox, das den rechteckigen Ausschnitt des Bildes angibt, der angezeigt werden soll. Natürlich soll die ganze Cover-Grafik angezeigt werden und daher entsprechen diese Maße denen der Grafik. Aus ähnlichen Gründen werden auch in ② die Dimensionen (Attribute width und height) bzw. der Startpunkt der Grafik (Attribute x und y) festgelegt. In ③ wird schließlich aus ästhetischen Gründen die Hintergrundfarbe Schwarz über ein style-Attribut definiert.

Nachdem das Grundgerüst steht, rüsten wir die SVG-Passage nun noch mit einem Titel aus, der über die Rastergrafik gelegt werden soll. Dazu schreiben wir direkt in zwei Text-Elemente den Titel "Invent ePUB For Future". Das SVG-Element sieht dann wie folgt aus:

<svg xmlns:xlink="http://www.w3.org/1999/xlink" xmlns="http://www.w3.org/2000/svg" version="1.1" id="coverpage" viewBox="0 0 400 566" width="100%" height="100%">
  <image x="0" y="0" width="400" height="566" xlink:href="img/cover.jpg"/>
  <text x="30" y="270" font-family="Arial" font-size="60px" color="green">Invent ePUB</text>
  <text x="50" y="340" font-family="Arial" font-size="60px" color="green">For Future</text>
</svg>

Code-Beispiel: Erweitertes Gerüst der Cover-Datei mit SVG in XHTML (Auszug)

Im Ergebnis erhalten wir eine Cover-Datei, deren Grafik sich immer an die aktuelle Bildschirmgröße anpasst. Der eingebundene Texttitel lässt sich in optimaler Qualität anzeigen. Entsprechend ließen sich weitere SVG-Elemente (Linien, Rechtecke, Kreise, Muster usw.) einbetten.

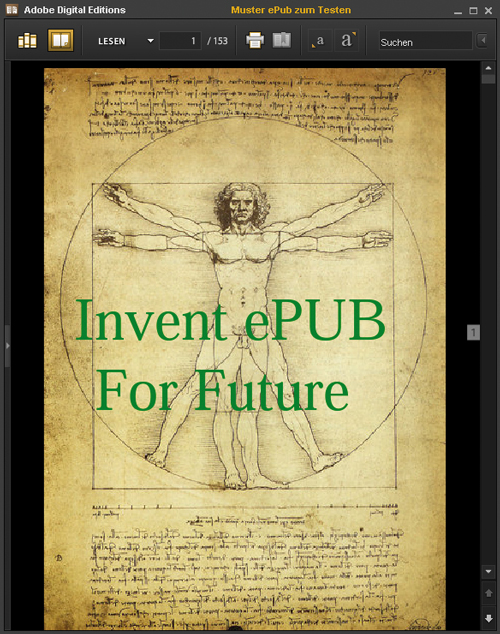

Anzeige des Cover-Titels mit SVG in XHTML (Adobe Digital Editions)

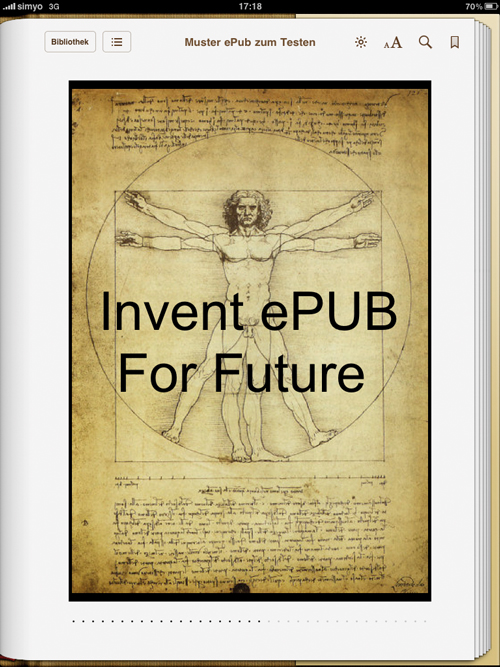

Anzeige des Cover-Titels mit SVG in XHTML (iBooks)

Abbildungen: Anzeige des Cover-Titels mit SVG in XHTML (Adobe Digital Editions bzw. iBooks)
