Pfade automatisch schließen lassen

(Auszug aus "Das Einsteigerseminar SVG — Webgrafiken mit XML" von Helma Spona)

Bei den bisherigen Beispielen, bei denen ein komplettes geschlossenes Objekt erstellt wurde, wie bspw. die Krone unter Komplexere Objekte zeichnen, wurde der Pfad manuell geschlossen, das heißt, der letzte Befehl endete am Anfang des Pfades.

Es gibt aber eine sehr einfache Möglichkeit, einen Pfad einfach schließen zu lassen. Dazu schließen Sie den Pfad einfach mit z ab. Das folgende Beispiel erzeugt mit nur zwei Linien ein Dreieck, indem nach der letzten Linie der Pfad mit z geschlossen wird.

<path d="M200 200 L300 150 L50 50 z" style="stroke-miterlimit:4;stroke-linejoin:miter;stroke-linecap:round;stroke-width:1;stroke-opacity:1;stroke:rgb(0,0,0);fill-opacity:1;fill:none;opacity:1"/>

Das Ergebnis sieht dann im Browser wie folgt aus:

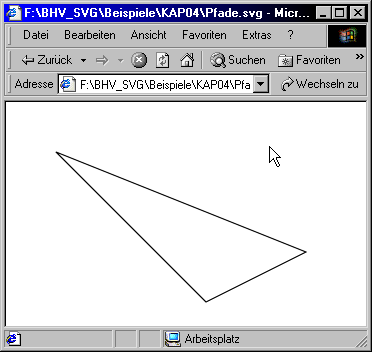

Ein automatisch geschlossener Pfad

Abbildung: Ein automatisch geschlossener Pfad.
